在一些细节差异方面，高通Snapdragon 8 Gen 2可以对应更有弹性的相机镜头配置、支援OLED显示面板老化补偿技术，而天玑9200单镜头最高可对应3.2亿画素、支援晶片等级蓝光过滤效果。

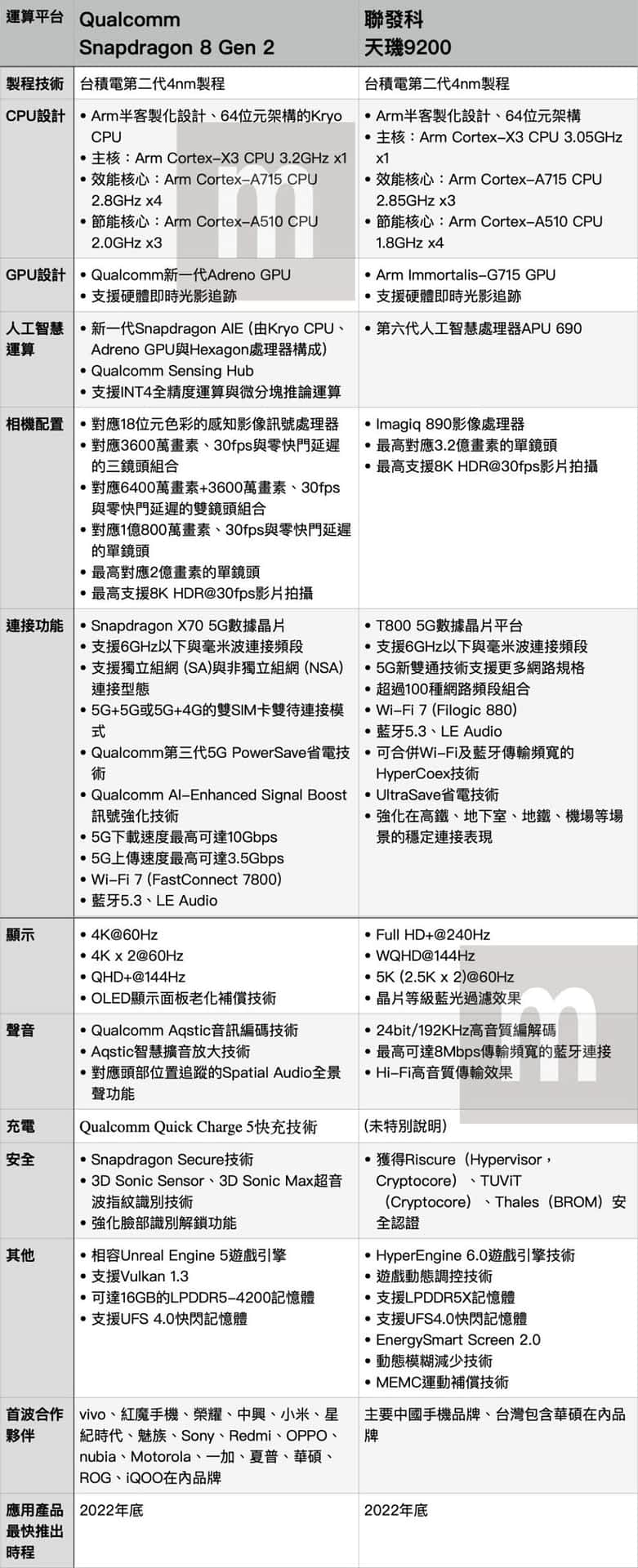

在Qualcomm揭晓年度旗舰行动运算平台Snapdragon 8 Gen 2之後，笔者也整理大致主要规格，与联发科日前公布的天玑9200主要规格进行比较。
两款运算平台都是以台积电第二代4nm制程技术打造，两者也都采用Arm新一代架构、Armv9指令集设计，并且均采用总计8组核心的三丛集运算配置，其中都采用爆发运算效能的主核、对应主要运算需求的效能核心，以及对应平常多数操作功能的节能核心设计。
但不同的是，Snapdragon 8 Gen 2采用Arm半客制化设计方案，在Arm Cortex-X3 CPU采用客制化调整，并且让运算时脉提高至3.2GHz，相较过往设计更将原本采4组配置的节能核心改为3组，运作时脉也增加为2.0GHz，而效能核心则维持4组配置，运作时脉则控制在2.8GHz，核心总数仍维持在8组。
至於天玑9200则是几乎采用Arm设计方案，主要在核心数量、运作时脉作调整，配置方式也是维持1组主核，搭配3组效能核心与4组节能核心，同样维持总共8组核心配置。
从配置来看，可以猜测Qualcomm藉由台积电第二代4nm制程设计，认为仅保留3组节能核心，并且提高其运作时脉，即可对应平常手机操作使用运算需求，同时进一步将运算效能集中在运作时脉更高的主核，以及维持4组核心的效能核心组合，藉此推动更高运算效能。
而联发科主要延续先前配置想法，并且换上Arm今年更新的架构设计，想法上与Qualcomm明显不同。
显示方面，Qualcomm采用新一代Adreno GPU，联发科则是采用Arm今年推出的Immortalis-G715 GPU设计，但两者都支援硬体等级即时光影追迹，并且支援可变速率渲染技术，甚至也能搭配彼此的Snapdragon AIE、APU设计加速人工智慧运算。
另外，联发科今年终於在天玑9200同时采用6GHz以下频款与毫米波连接功能，另外也加入Wi-Fi 7与蓝牙5.3等连接功能，因此在无线连接应用表现，都能对应绝大部分市场需求，而包含Qualcomm及联发科都针对5G连网功能做了不少调整，因此可让5G连网手机使用时间拉长，但整体连接传输速度表现还是Qualcomm较占优势。
在特定细节设计也有所差异，例如Snapdragon 8 Gen 2可以对应更有弹性的相机镜头配置、支援OLED显示面板老化补偿技术，而天玑9200单镜头最高可对应3.2亿画素、支援晶片等级蓝光过滤效果。
两款运算平台都将在今年底由合作夥伴推出首波应用产品，预期率先推出新机的就是vivo。
